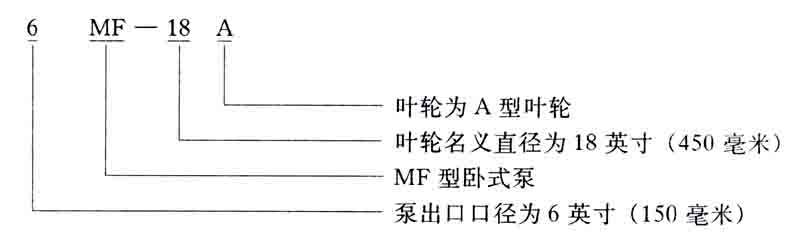

MF型系列污水泵有立式和臥式兩種結構，有直管進口和彎管進口(90°)，同一型號的泵有大小不同口徑的進水管，滿足用戶配套的不同要求。結構中有電機直聯式即電動機直接裝于泵上，也有電動機裝于泵上面的樓板上，電動機與泵用帶萬向節的傳動軸聯接式。，對帶有萬向節的立式污水泵，萬向節重量由立電傳動來承受，電機安裝于立電傳動上，電機與立電傳動之間用彈性聯軸器撓性聯接。泵層與電機層距離過長時，中間傳動可由幾根軸相連接，并在中間軸適當位置上設置中間軸承，中間軸承的數量及位置按要求設定，并應有可靠的支承。
泵體結構，當臥式泵時，為頂端中心排出，這樣簡化了管路布置和減少了管路應力，所有的泵都為背開門，這樣在檢修時不用拆泵體和進出水管路即可拆出轉子部件。
泵體和進水管上都設有檢修孔，便于對葉輪的檢修。
從電機方向看泵為順時針方向旋轉。
軸密封采用軟填料密封，填料壓蓋為分半式結構，填料裝拆更換十分方便，為保證軸不受磨損，軸上裝有軸套。如用戶需要可以配機械密封。 |
