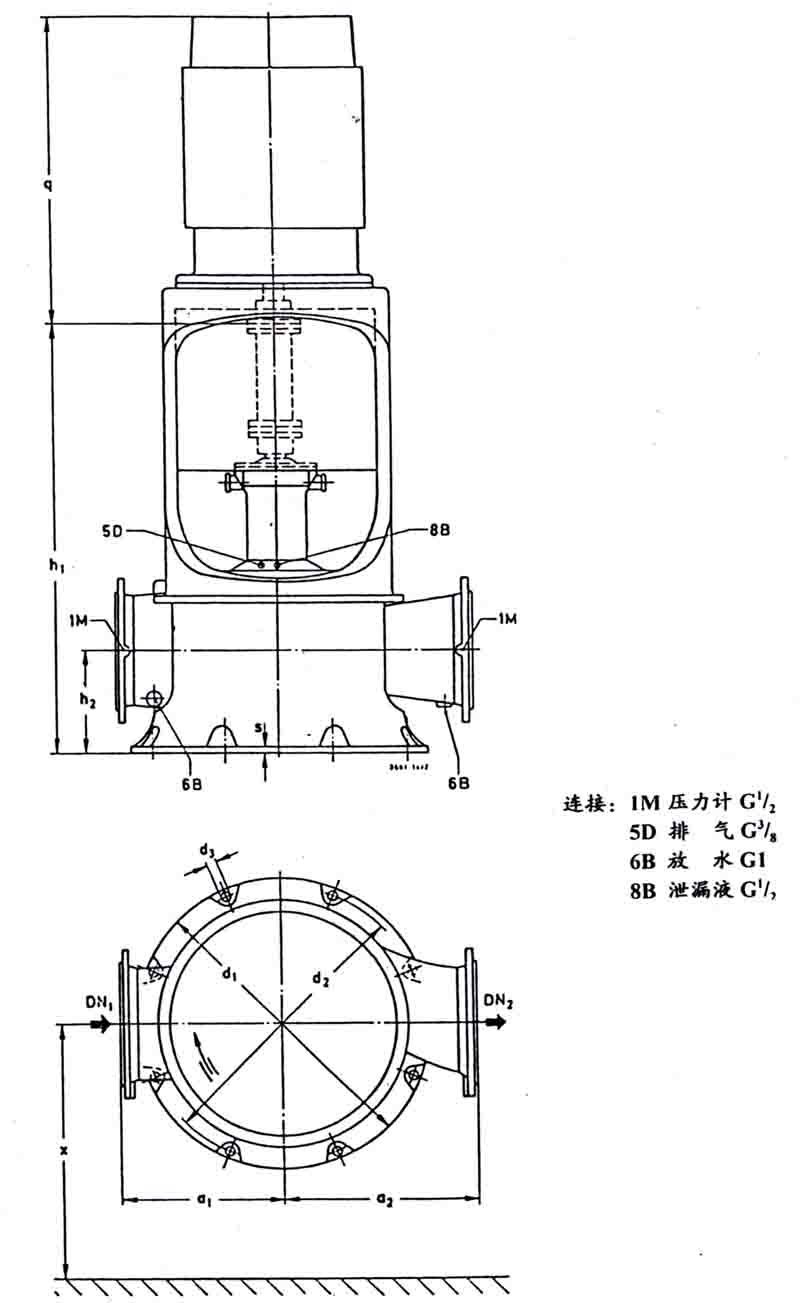

5．RSV300-300，350-280和350-360型泵外形圖及安裝尺寸表：
尺寸mm(未驗(yàn)證)
|
|
|
|
泵 尺 寸 |
泵腳尺寸 |
位置尺寸 |
||||||
|
型 號(hào) |
DN1 |
DN2 |
a1 |
a2 |
h1 |
h2 |
d1 |
d2 |
d3 |
S |
× |
|
300-300 350-280 350-360 |
300 350 350 |
300 350 350 |
525 525 550 |
650 650 650 |
1467 1467 1517 |
350 350 350 |
1025 1025 1100 |
975 975 1050 |
27 27 27 |
25 25 25 |
770 750 870 |
尺寸q按電機(jī)尺寸
法蘭聯(lián)接尺寸按DIN 2501，PN10
