1、泵體
2、泵蓋
3、誘導輪襯套
4、誘導輪
5、第一級葉輪
6、第二級葉輪
7、葉輪擋套
8、軸
9、軸套
10、中間軸套
11、級間密封套
12、卸壓套
13、右軸承部件
14、左軸承部件
15、填料套
16、雙吸密封環
17、填料壓蓋
18、填料環
19、密封環
20、填料
2l、彈性聯軸器部件
|

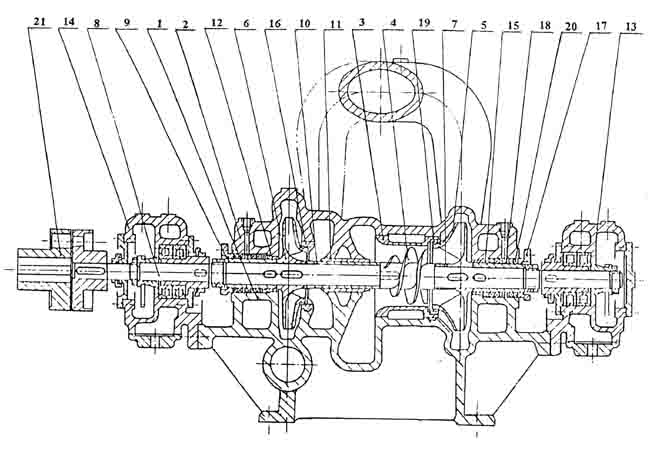

NW型低加疏水泵結構圖
|
